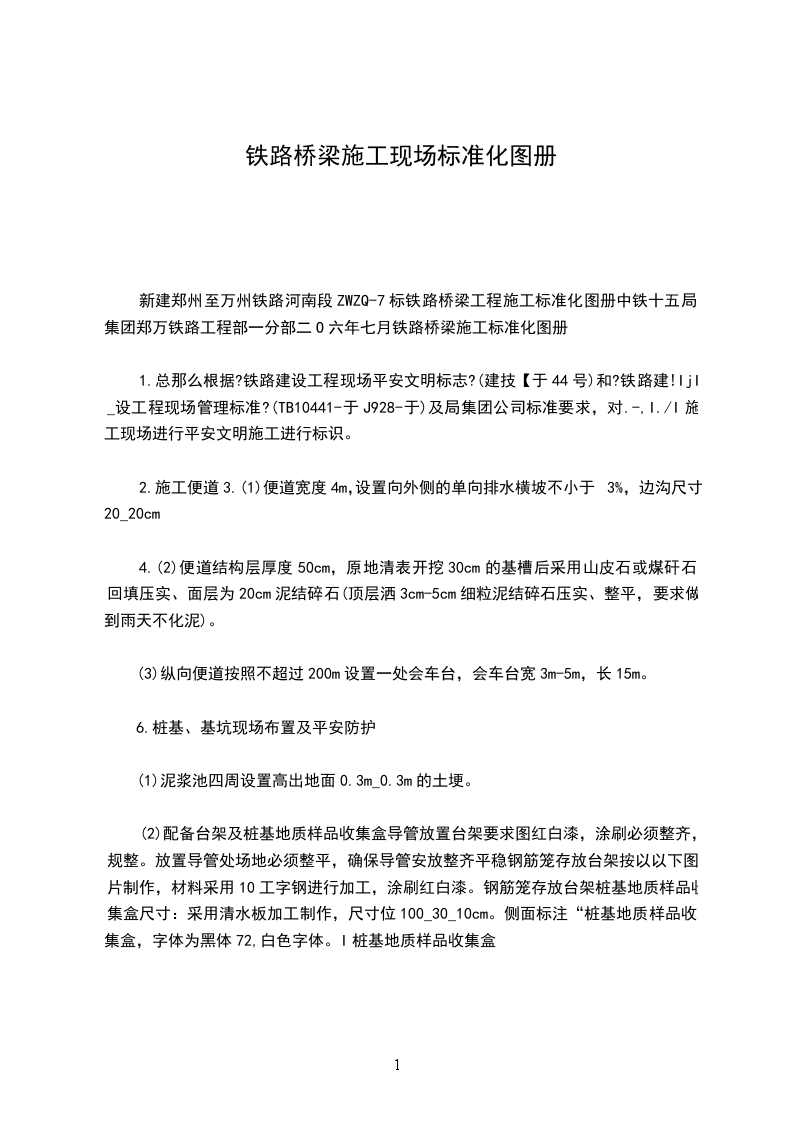

铁路桥梁施工现场标准化图册

新建郑州至万州铁路河南段ZWZQ-7标铁路桥梁工程施工标准化图册中铁十五局集团郑万铁路工程部一分部二O六年七月铁路桥梁施工标准化图册

1.总那么根据?铁路建设工程现场平安文明标志?(建技【于44号)和?铁路建!IjI_设工程现场管理标准?(TB10441-于J928-于)及局集团公司标准要求，对.-,I./I施工现场进行平安文明施工进行标识。

2.施工便道3.(1)便道宽度4m，设置向外侧的单向排水横坡不小于3%，边沟尺寸20_20cm

4.(2)便道结构层厚度50cm，原地清表开挖30cm的基槽后采用山皮石或煤矸石回填压实、面层为20cm泥结碎石(顶层洒3cm-5cm细粒泥结碎石压实、整平，要求做到雨天不化泥)。

(3)纵向便道按照不超过200m设置一处会车台，会车台宽3m-5m，长15m。

6.桩基、基坑现场布置及平安防护

(1)泥浆池四周设置高出地面0.3m_0.3m的土埂。

(2)配备台架及桩基地质样品收集盒导管放置台架要求图红白漆，涂刷必须整齐，规整。放置导管处场地必须整平，确保导管安放整齐平稳钢筋笼存放台架按以以下图片制作，材料采用10工字钢进行加工，涂刷红白漆。钢筋笼存放台架桩基地质样品收集盒尺寸：采用清水板加工制作，尺寸位100_30_10cm。侧面标注“桩基地质样品收集盒，字体为黑体72,白色字体。I桩基地质样品收集盒

3.2桩基泥浆池平安防护|j/7_(1)泥浆池地面标高应比护筒低0.51m，以利泥浆回流畅顺；

(2)泥浆池的位置要合理布局，不得阻碍吊机和钻机行走；

(3)泥浆池开挖后，泥浆池四周采用防护网片进行防护；

(4)安装的防护网片统一采用2_1.2米规格，安装牢固整齐；

(5)悬挂“泥浆池危险，请勿靠近警示牌。

(6)泥浆池应该具有储存泥浆，沉淀钻渣的作用，要求挖成条状，中间有隔离土墙以便沉淀。钻孔桩施工的泥浆池大小以能保证三到四个墩位使用，反循环一个泥浆池保证两个墩位使用为原那么。在有现浇上部构造的桥梁中，泥浆池的设置位置，应远离桥位主线，因为以后在桥位要搭设支架。图1泥浆池开挖图2泥浆池防护桩基施工要点：测量定位控制：按照已复核正确的桩位坐标，用全站仪对各桩位进行放样，并做好标志，其误差必须符合标准要求，开孔前应利用护桩进行校核；护筒采用钢护筒，直径大于设计桩径20cm，埋置深度不小于1m,垂直不漏浆，其倾斜度不大于1%，周围用粘土夯实。钻头中心要求与桩位中心偏差不超过10mm；泥浆要求：要注意造浆和保持水头，反循环旋转钻机、旋挖钻机入孔泥浆比重为为宜参照高速铁路标准化作业管理与实务；钻进过程中应经常检查土层变化，对不同的土层采用不同的钻速、钻压、泥浆比重和泥浆量；在砂土或软土等容易坍孔的土层中钻孔时，宜采用慢速轻压钻进，同时应提高孔内水头和加大J仁泥浆比重。检孔要求：终孔自检合格后，报监理工程师进行提钻终孔验收，验收的内容包括孔径、孔深等，孔径用探孔器进行检测，孔深用经过标定的测绳进行测量，确认合格前方可进行下道工序。钢筋笼焊接要点：钢筋笼加工需在钢筋场内制作加工，保证钢筋笼长度、钢筋间距均匀、直径要求、焊接饱满密实、搭接满足要求、焊渣去除、保护层厚度使用圆型砼保护层垫块，同截面设置四个/2m等。成孔后，下钢筋笼，在浇筑过程____II中严格控制浇筑速度及混凝土坍落度，防止浮笼现象。声测管控制要点：对于桩长超过40m或桩径大于等于

2.0m的桩，预埋3-4根内径50mm，壁厚3.0mm的无缝钢管。声测管沿桩身箍筋内侧等间距布设，使用U型钢筋固定于骨架箍筋上，下端距桩底5cm，上端伸入承台内15cm。

3.3承台基坑开挖防护及桩头破除1基坑挖出泥土的堆放处所和在坑边堆放的材料，距离坑边?2m，高度不能超过

2.0m。对基坑的边坡或者支撑应该随时检查特别是雨后和解冻时期，如果发现边坡有裂缝、疏松或者支撑有折断、走动等危险征兆，应该立即采取措施；2开挖标准：底部设20cm_20cm_20cm排水沟和50cm_50cm50cm深集水井，排水沟至集水井之间设1%坡度，基坑开挖放坡坡率按照1:0.5进行开挖，施工通道设置在基坑一角处，放坡坡率按照1:0.75，设置砂浆抹面踏步;

(3)基坑周边距离基坑边范围严禁堆放开挖的土石方及施工机具、设备；

(4)基坑按照要求放坡开挖，开挖后，四周采用防护网片进行防护；

(5)基坑四周悬挂平安警示牌、工程标识牌等。图3承台基坑施工通道图4承台基坑防护桩头混凝土环切采取切2刀的方式：即在桩头顶部(承台底以上10cm)绕桩身切第一刀，桩顶以上10cm再环切第二刀，在定位后划出切割线。用无齿锯沿切割线绕桩头环向一周切割，深度4-5cm，用风镐沿桩头自上至下凿出V型槽剥离混凝土。图5桩头破除施工图6承台基坑垫层施工桩基钢筋深入承台局部为L=(主筋直径_45 5)CM，主筋采用喇叭型深入承台斜率100/15，角度为99。__II承台浇筑采用双溜槽导入承台模板中，左右两个溜槽分量均匀浇筑，分层浇筑，分层振捣，振动棒均匀布点式“快插慢拔的原那么，振捣密实；承台混凝土满足要求后拆模，及时洒水养生。承台顶四周设置角钢，土工布覆盖并“蓄水养护。承台拆模后及时夯实回填，四周利用机械整平。图7承台浇筑及预埋钢筋定位卡具

4.模板工程平安防护

4.1墩身上部四周必须搭设工作平台，工作平台四周采用钢管挂网防护，四周防护钢管搭设成整体，防护高度不小于1.2米，钢管必须与墩身连接牢固；同时工作平台采用木板满铺，下挂平安网；

4.2桥墩施工中采用的厂制专用平安爬梯，爬梯使用主要以下要点：(1)在墩柱旁边安装爬梯的位置，地基必须夯实，做3m_i.7m、0.2m厚C20混凝土地坪或在地基上铺设2m_3m整块钢板。

(2)利用墩身拉杆孔通过25钢筋与爬梯立杆连接；无法利用拉杆孔的，在墩身埋设预埋件(角钢、工字钢等)通过钢管与立杆进行连接。连墙杆件没做好不能继续往上安装；并且在每层(3米)之间用配套螺丝、螺母将上、下层的立杆锁紧。

(3)安装防护栏杆：爬梯结构安装到墩顶标高后，安装长1650mm的立杆作为护栏使用，并用横杆连接、锁紧；出口方向(通向墩柱的方向)不安装横杆，以J仁便施工人员进出。

(4)爬梯搭设在桥墩里程方向两侧，严禁搭设在横桥向桥墩两侧。

(5)原那么上爬梯搭设应尽量靠近桥墩，且顶部不与墩柱模板与模板外设置的操作平台冲突。

4.3二人抬运模板时要互相配合，协同工作。传递
