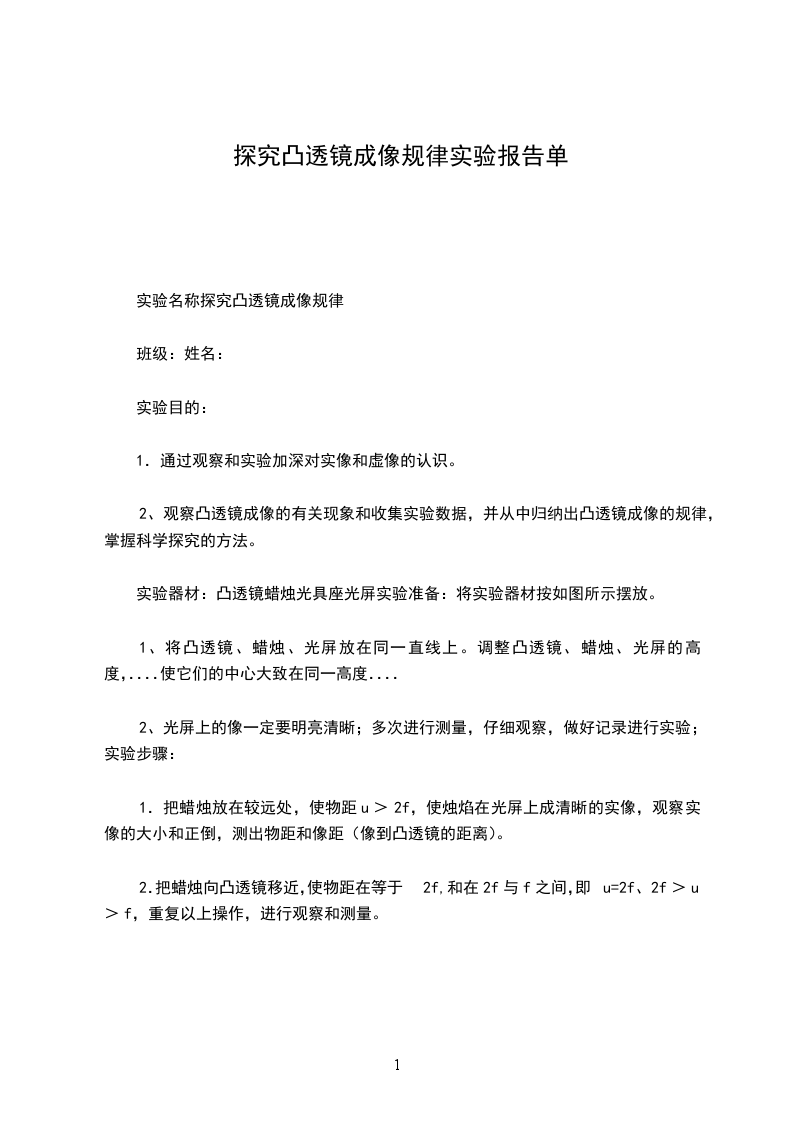

探究凸透镜成像规律实验报告单

实验名称探究凸透镜成像规律

班级：姓名：

实验目的：

1．通过观察和实验加深对实像和虚像的认识。

2、观察凸透镜成像的有关现象和收集实验数据，并从中归纳出凸透镜成像的规律，掌握科学探究的方法。

实验器材：凸透镜蜡烛光具座光屏实验准备：将实验器材按如图所示摆放。

1、将凸透镜、蜡烛、光屏放在同一直线上。调整凸透镜、蜡烛、光屏的高度，．．．．使它们的中心大致在同一高度．．．．

2、光屏上的像一定要明亮清晰；多次进行测量，仔细观察，做好记录进行实验；实验步骤：

1．把蜡烛放在较远处，使物距u＞2f，使烛焰在光屏上成清晰的实像，观察实像的大小和正倒，测出物距和像距（像到凸透镜的距离）。

2．把蜡烛向凸透镜移近，使物距在等于2f,和在2f与f之间，即u=2f、2f＞u＞f，重复以上操作，进行观察和测量。

3．继续移近蜡烛，使物距u=f,和u＜f，在屏上还能得到蜡烛的像吗怎样才能观察到蜡烛的像是虚像还是实像观察像的大小、正倒、测出物距，估测出像距。按上述计划操作，实验记录：

把数据和观察结果填入下表中。透镜焦距f=_____cm

实验结论：

交流讨论：

本次实验你收获了什么请谈谈你的体会。
