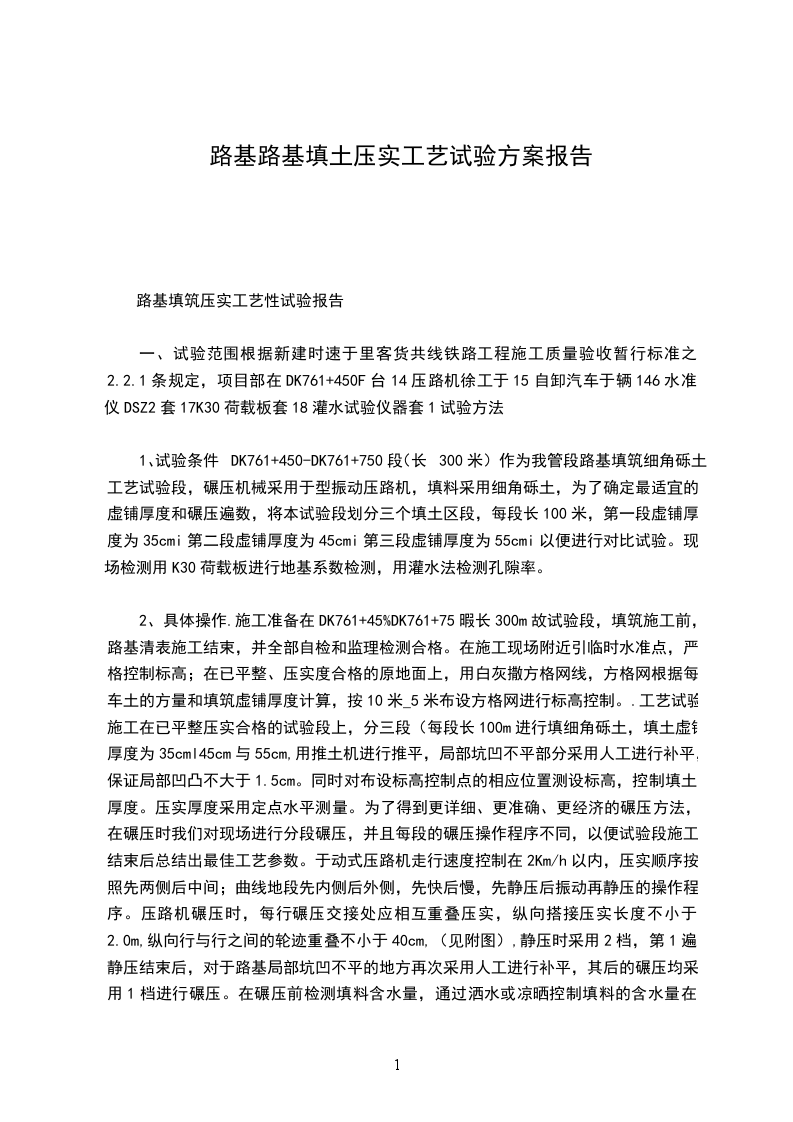

路基路基填土压实工艺试验方案报告

路基填筑压实工艺性试验报告

一、试验范围根据新建时速于里客货共线铁路工程施工质量验收暂行标准之2.2.1条规定，项目部在DK761+450F台14压路机徐工于15自卸汽车于辆146水准仪DSZ2套17K30荷载板套18灌水试验仪器套1试验方法

1、试验条件DK761+450-DK761+750段（长300米）作为我管段路基填筑细角砾土工艺试验段，碾压机械采用于型振动压路机，填料采用细角砾土，为了确定最适宜的虚铺厚度和碾压遍数，将本试验段划分三个填土区段，每段长100米，第一段虚铺厚度为35cmi第二段虚铺厚度为45cmi第三段虚铺厚度为55cmi以便进行对比试验。现场检测用K30荷载板进行地基系数检测，用灌水法检测孔隙率。

2、具体操作.施工准备在DK761+45%DK761+75暇长300m故试验段，填筑施工前，路基清表施工结束，并全部自检和监理检测合格。在施工现场附近引临时水准点，严格控制标高；在已平整、压实度合格的原地面上，用白灰撒方格网线，方格网根据每车土的方量和填筑虚铺厚度计算，按10米_5米布设方格网进行标高控制。.工艺试验施工在已平整压实合格的试验段上，分三段（每段长100m进行填细角砾土，填土虚铺厚度为35cml45cm与55cm,用推土机进行推平，局部坑凹不平部分采用人工进行补平，保证局部凹凸不大于1.5cm。同时对布设标高控制点的相应位置测设标高，控制填土厚度。压实厚度采用定点水平测量。为了得到更详细、更准确、更经济的碾压方法，在碾压时我们对现场进行分段碾压，并且每段的碾压操作程序不同，以便试验段施工结束后总结出最佳工艺参数。于动式压路机走行速度控制在2Km/h以内，压实顺序按照先两侧后中间；曲线地段先内侧后外侧，先快后慢，先静压后振动再静压的操作程序。压路机碾压时，每行碾压交接处应相互重叠压实，纵向搭接压实长度不小于2.0m,纵向行与行之间的轮迹重叠不小于40cm,（见附图）,静压时采用2档，第1遍静压结束后，对于路基局部坑凹不平的地方再次采用人工进行补平，其后的碾压均采用1档进行碾压。在碾压前检测填料含水量，通过洒水或凉晒控制填料的含水量在5%。试验段填土检测：试验段在碾压过程中自第3遍，每碾压一遍检测一次地基系数和孔隙率，（现场用K30荷载板进行地基系数检测，用灌水法检测孔隙率），并保存宝贵的第一手资料，自检数据全部合格后报验监理工程师进行抽检检测，严格按照规范要求的试验方法、试验点数、检验频次，分段、分部进行试验检测。路基压实标准：基床以下路堤地基系数K30A110MPa/m孔隙率n;31%基床底层路堤地基系数K30A130MPa/m孔隙率n;28%现场压实试验流程见现场压实试验流程框图。

五、检测数据整理

1、1）第一段细角砾土的碾压里程为DK761+450DK761+550,填筑虚铺厚度为35cm,碾压遍数为5遍即：一遍静压、一遍弱振、两遍强振、最后一遍静压。具体压实数据见下表：碾压遍数虚铺厚度地基系数孔隙率33585.079.081.031.433.733.083.034.832.233.0碾压遍数虚铺厚度地基系数孔隙率435114.0110.0118.02829.528.4106.026.929.228.8碾压遍数虚铺厚度地基系数孔隙率535136.0143.0146.025.024.624.6133.026.926.123.52）第二段细角砾土的碾压里程为DK761+550DK761+650,填筑虚铺厚度为45cm,碾压遍数为5遍即：一遍静压、一遍弱振、两遍强振、最后一遍静压。具体压实数据见下表：碾压遍数虚铺厚度地基系数孔隙率34581.081.080.033.732.234.882.032.234.133.3碾压遍数虚铺厚度地基系数孔隙率445114.0117.0110.029.928.428.0102.028.830.728.8碾压遍数虚铺厚度地基系数孔隙率545140.0135.0138.025.426.925.0131.024.626.524.23）第三段细角砾土的碾压里程为DK761+650DK761+750,填筑虚铺厚度为55cm,碾压遍数为6遍即：一遍静压、一遍弱振、两遍强振、最后两遍静压。具体压实数据见下表：碾压遍数虚铺厚度地基系数孔隙率45587.090.088.033.335.231.194.033.033.734.5碾压遍数虚铺厚度地基系数孔隙率55598.0110.0109.029.228.427.7105.026.126.528.4碾压遍数虚铺厚度地基系数孔隙率655132.0134.0129.024.625.824.2137.024.225.025.0根据路基填筑细角砾土工艺试验结果，施工建议如下：1）在路基本体填筑时采用虚铺厚度为45cm左右，填料的最佳含水量为5%。压路机采用于型振动压路机，压实遍数为5遍，即：一遍静压、一遍弱振、二遍强振、一遍静压，压路机行走速度按第一遍静压时采用2档，其余均采用1档进行压实。压实顺序按照先两侧后中间；曲线地段先内侧后外侧，先快后慢，先静压后振动再静压的操作程序。2）在路基基床底层填筑时采用虚铺厚度为35cm左右，填料的最佳含水量为5%。压路机采用于型振动压路机，压实遍数为5遍，即：一遍静压、一遍弱振、二遍强振、一遍静压，压路机行走速度按第一遍静压时采用2档，其余均采用1档进行压实。压实顺序按照先两侧后中间；曲线地段先内侧后外侧，先快后慢，先静压后振动再静压的操作程序。

六、附图、附表现场后买笑脸流程框图匐定方房以三工艺流程和工艺参数的确定度和作业况高E路杭行走速
