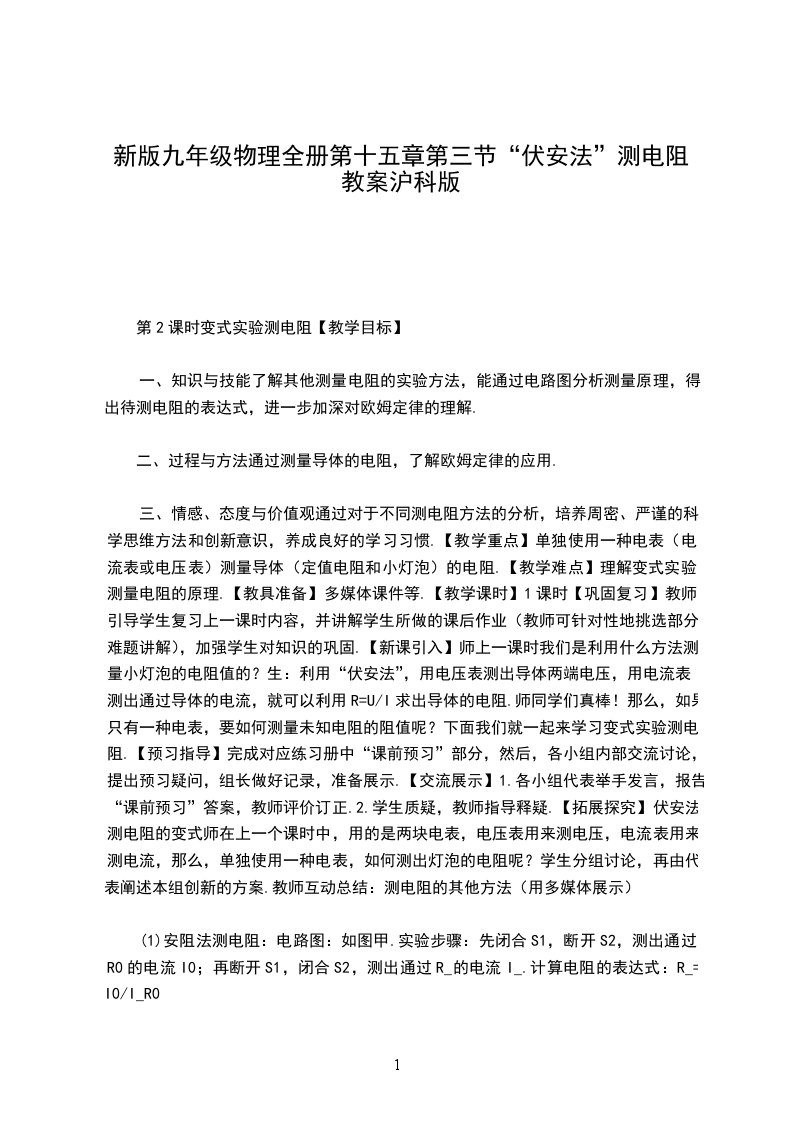

新版九年级物理全册第十五章第三节“伏安法”测电阻教案沪科版

第2课时变式实验测电阻【教学目标】

一、知识与技能了解其他测量电阻的实验方法，能通过电路图分析测量原理，得出待测电阻的表达式，进一步加深对欧姆定律的理解.

二、过程与方法通过测量导体的电阻，了解欧姆定律的应用.

三、情感、态度与价值观通过对于不同测电阻方法的分析，培养周密、严谨的科学思维方法和创新意识，养成良好的学习习惯.【教学重点】单独使用一种电表（电流表或电压表）测量导体（定值电阻和小灯泡）的电阻.【教学难点】理解变式实验测量电阻的原理.【教具准备】多媒体课件等.【教学课时】1课时【巩固复习】教师引导学生复习上一课时内容，并讲解学生所做的课后作业（教师可针对性地挑选部分难题讲解），加强学生对知识的巩固.【新课引入】师上一课时我们是利用什么方法测量小灯泡的电阻值的？生：利用“伏安法”，用电压表测出导体两端电压，用电流表测出通过导体的电流，就可以利用R=U/I求出导体的电阻.师同学们真棒！那么，如果只有一种电表，要如何测量未知电阻的阻值呢？下面我们就一起来学习变式实验测电阻.【预习指导】完成对应练习册中“课前预习”部分，然后，各小组内部交流讨论，提出预习疑问，组长做好记录，准备展示.【交流展示】1.各小组代表举手发言，报告“课前预习”答案，教师评价订正.2.学生质疑，教师指导释疑.【拓展探究】伏安法测电阻的变式师在上一个课时中，用的是两块电表，电压表用来测电压，电流表用来测电流，那么，单独使用一种电表，如何测出灯泡的电阻呢？学生分组讨论，再由代表阐述本组创新的方案.教师互动总结：测电阻的其他方法（用多媒体展示）

(1)安阻法测电阻：电路图：如图甲.实验步骤：先闭合S1，断开S2，测出通过R0的电流I0；再断开S1，闭合S2，测出通过R_的电流I_.计算电阻的表达式：R_=I0/I_R0

(2)伏阻法测电阻：电路图：如图乙.实验步骤：闭合开关S1和S2，记下电压表示数U1；断开开关S2，闭合开关S1，记下电压表示数U2.计算电阻的表达式：R_=U2/(U1-U2)R0

(3)双伏法测电阻：电路图：如图丙.实验步骤：将电压表V1并联接在R_两端，测出电阻R_两端的电压U1，将电压表V2并联接在R0两端，测出电阻R0两端的电压U2.计算电阻的表达式：R_=U1/U2R0

(4)双安法测电阻：电路图：如图丁.实验步骤：将电流表A1接在电阻R_所在支路，测出通过R_的电流I_；将电流表A2接在电阻R0所在支路，测出通过R0的电流I0.计算电阻的表达式：R_=I0/I_R0

(5)等效替代法测电阻：电路图：如图.实验步骤：将开关S接在a点，读出电流表的示数为I，将开关S接在b点，调节电阻箱，使电流表的示数仍为I，读出电阻箱的示数R.计算电阻的表达式：R_=R【课堂训练】教师引导学生做对应练习册中的题目.【课堂小结】教师引导学生归纳总结本节课学到了什么.变式实验测电阻主要是为了加深学生对欧X定律的理解，提高分析电路的能力，不要求学生独立设计实验.
