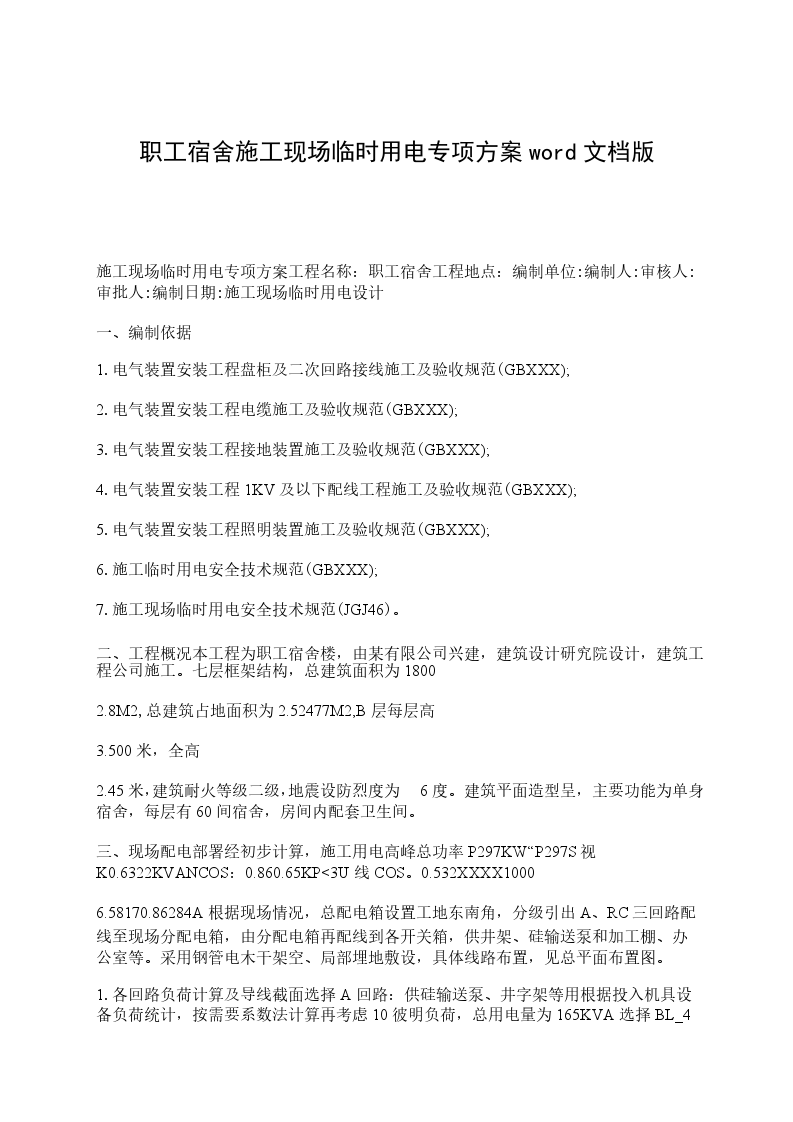

职工宿舍施工现场临时用电专项方案word文档版

施工现场临时用电专项方案工程名称：职工宿舍工程地点：编制单位:编制人:审核人:审批人:编制日期:施工现场临时用电设计

一、编制依据

1.电气装置安装工程盘柜及二次回路接线施工及验收规范(GBXXX);

2.电气装置安装工程电缆施工及验收规范(GBXXX);

3.电气装置安装工程接地装置施工及验收规范(GBXXX);

4.电气装置安装工程1KV及以下配线工程施工及验收规范(GBXXX);

5.电气装置安装工程照明装置施工及验收规范(GBXXX);

6.施工临时用电安全技术规范(GBXXX);

7.施工现场临时用电安全技术规范(JGJ46)。

二、工程概况本工程为职工宿舍楼，由某有限公司兴建，建筑设计研究院设计，建筑工程公司施工。七层框架结构，总建筑面积为1800

2.8M2,总建筑占地面积为2.52477M2,B层每层高

3.500米，全高

2.45米，建筑耐火等级二级，地震设防烈度为6度。建筑平面造型呈，主要功能为单身宿舍，每层有60间宿舍，房间内配套卫生间。

三、现场配电部署经初步计算，施工用电高峰总功率P297KW“P297S视K0.6322KVANCOS：0.860.65KP<3U线COS。0.532XXXX1000

6.58170.86284A根据现场情况，总配电箱设置工地东南角，分级引出A、RC三回路配线至现场分配电箱，由分配电箱再配线到各开关箱，供井架、硅输送泵和加工棚、办公室等。采用钢管电木干架空、局部埋地敷设，具体线路布置，见总平面布置图。

1.各回路负荷计算及导线截面选择A回路：供硅输送泵、井字架等用根据投入机具设备负荷统计，按需要系数法计算再考虑10彼明负荷，总用电量为165KVA选择BL_4<50+1_25截流量为148A,负荷开关选用DZ15L2530漏电断路器。B回路：供电现场加工棚、木工加工棚使用，主要应照顾满足对焊机100KVA用需要，故导线截面由容许电流88A选择铅蕊线BL_3_25+2_10,架设钢管电杆上架空敷设，电杆档距10米，负荷开关选择DZ15L2530型自动开关。C回路：供生活区照明使用，按机械强度要求选择铝蕊线BL_3_10+2_6,负荷开关选择在DZ10L1030型自动开关。

2.总负荷及总开关选择EP322KVA根据导线的允许载流量284人及4U5%<5的原则选用BV_3<95+2_35铜蕊橡皮绝缘电缆由变压器引入总配电箱。总配电箱内容设为：DZ30L4030自动空气开关一个DZ15L250漏电保护器一个DZ10J1030二相漏电开关一个LKMJ0.5电流互感器三个PTO2220熔断器三个

四、施工用电管理制度

1.认真贯彻执行临时用电安全技术规范(GB5019"93)和(JGJ46)。

2.努力做好安全用电和节约用电，组织推广先进的电力技术和好的经验，管好电力。

3.每月上旬组织有关人员对施工用电设施进行一次安全大检查，发现问题及时处理。

4.对塔吊和其它用电设施、用电设备的接地电阻进行认真测试，不合格者予以处理。

5.各用电开关，所装保险丝应具符合导线允许连续通过电流的要求，不准以铁、铜丝代替保险丝。

6.私人不得私拉电线或安装插座等，违者视情节轻重给予批评教育，若因此造成损失或严重损失者，将对本人进行经济处罚。

7.发电机组设专人保管使用，操作发电机的人员应持“机械设备操作合格证”。

8.施工用临时配电室，应有专人值班，配电室所有电气开关，其他人不得操作，电工人员持有特殊工种安全操作证。

9.按公司的规定时间，对电工人员、发电司机和大型机械设备操作人员组织安全学习，从而提高他们的安全责任心，防止发生机电事故。

10.临时施工配电室的值班人员应作好电力设备的运行记录。对运行中的电力设备应加强巡视检查，发现有不良情况应及时处理或报告有关人员。

1.1严格执行交接班制度。

五、安全用电技术措施

1.现场施工用电线路一概使用新线架设，不从其他工地移用老化或破皮旧线。架空电杆采用绝缘子固定，严禁用金属裸线作绑线。

2.各分配电箱配套漏电保护器，各机械配置漏电保护开关，所有机械实行一机一闸一漏电保护器。

3.施工用电机械专人使用，严禁非使用电机器具人员擅自使用电气设备。配专职维修电工2人。

4.各移动式开关箱均采用橡皮绝缘电缆配线，开关箱配门加锁，实行统一编号，专人管理，箱体的制作做到防火、防雨、防潮。

5.工地采用统一保护接零系统，接地体直接采用基础钢筋网，其电阻值不大于10Q,所有电机设备的金属外壳和配电箱均作重复接地保护。每季度定期复测接地电阻值。

6.一概用电设备相线必须经开关控制，要有相应的保护熔丝配套，严禁用铜、铝线等金属代替保险丝或相线直接引入设备。

7.移动开关箱进出线采用橡皮绝缘电缆，导线从箱底进出，并配有配套管。

8.工地使用打夯机时，要一人导线一人操作，均穿绝缘鞋，戴绝缘手套。

9.电焊机上要有防雨盖，下有防潮垫；

一、二次电源接头处要有防护装置，二次线使用接线柱，一次电源线采用橡套电缆，或穿塑料软管。

10.电锯、机械须有良好的保护接地和接零，传动部位有防护罩。

1.1振捣器、打夯机、磨机、手电钻、潜水泵等手提电动工具都必须安装灵敏有效的漏电保护装置。

1.2现场用高、低压设备及线路，严格按规范和安全要求安装和架设，禁止使用破损或绝缘性能不良的电线，严禁电线随地乱放，过道和必须埋地部门采用套镀锌钢管保护。

1.3钢筋加工棚加配置1211电器灭火筒2个。

1.4施工现场内的自升塔式起重机、井字架必须设置防雷装置，施工场内所有防雷装置的冲击接地电阻值不得大于30Q,各机械设备的防雷引下线可利用该设备的金属结构体，但应保证电气连接。

六、电气防火措施电工担负着工程施工生产、工作和生活用电架设、安装、使用管理和维修工作，是项目部用电防火的重点岗位，必须做好以下防火职责：

1.架设、安装、接插施工生产、工作和生活用电，一律按规范规定和操作程序进行。

2.负责配电房的防火安全，悬挂灭火器材，不准其它人员进入。

3.对使用的电线缆、电闸开关、电源插座、变压器、配电室和其它安全保护装置，要定期进行检查，发现问题及时更换或维修。

4.向职工、家属群众进行用电安全防火宣传

5.不准职工和家属私接电源，发现后立即制止，有权撤除，并向领导报告。322KVA施工临时用电配电系统简图LKM0.5DZ30L4030DZ10L1030DZ15L250RT02220A3820V工作母线A、RCBV_3<95+2_35工作零线N保护零线PE7BL_4_50+2_16BL_3_50+2_10BL_3_10+2_

XXX,BZ10L

30.10A即路B回路施工总平面布置图5#宿舍图例拟建建筑硅输送泵砂浆搅拌机灰池用砖堆放场写届砖堆放场道7F塔吊井字架目临时给水线临时用电线路总配电房回围墙（篱）道路
