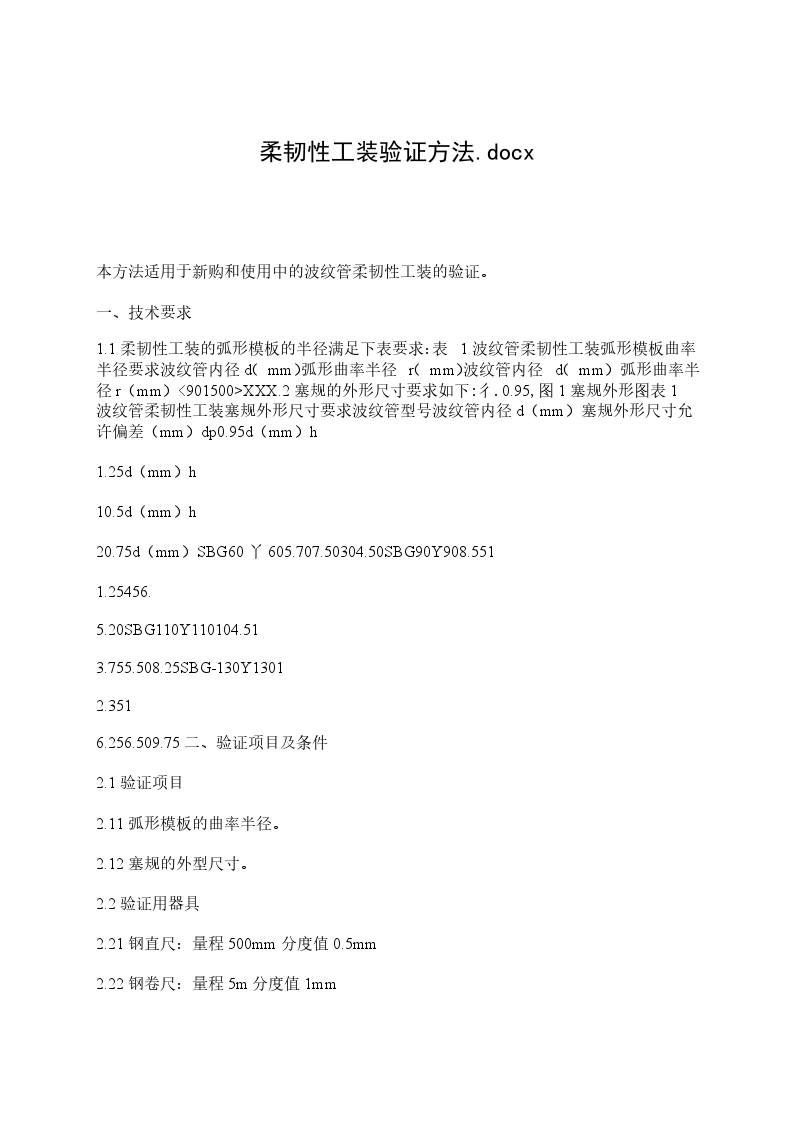

柔韧性工装验证方法.docx

本方法适用于新购和使用中的波纹管柔韧性工装的验证。

一、技术要求

1.1柔韧性工装的弧形模板的半径满足下表要求：表1波纹管柔韧性工装弧形模板曲率半径要求波纹管内径d（mm）弧形曲率半径r（mm）波纹管内径d（mm）弧形曲率半径r（mm）<901500>XXX.2塞规的外形尺寸要求如下:彳.0.95,图1塞规外形图表1波纹管柔韧性工装塞规外形尺寸要求波纹管型号波纹管内径d（mm）塞规外形尺寸允许偏差（mm）dp0.95d（mm）h

1.25d（mm）h

10.5d（mm）h

20.75d（mm）SBG60丫605.707.50304.50SBG90Y908.551

1.25456.

5.20SBG110Y110104.51

3.755.508.25SBG-130Y1301

2.351

6.256.509.75二、验证项目及条件

2.1验证项目

2.11弧形模板的曲率半径。

2.12塞规的外型尺寸。

2.2验证用器具

2.21钢直尺：量程500mm分度值0.5mm

2.22钢卷尺：量程5m分度值1mm

2.23游标卡尺：量程300mm分度值0.02mm

三、验证方法

3.1弧形模板曲率半径的确定

3.11确定圆心：现将模板的弧形段描绘在空白纸上，在圆弧上任作两条割线，再作这两条割线的中垂线，中垂线交点即是圆心。

3.12确定曲率半径：确定圆心后，分别测量圆心至圆弧两端点及两个四分点的距离，得r

1、r

2、r

3、r4。

3.2塞规外形尺寸

3.21确定dp：沿塞规圆周用游标卡尺每隔45测量一次直径，共测四次，p记录每次读数后取平均值。

3.22确定h、儿、h2：沿塞规圆周用游标卡尺每隔90测量一次塞规总高度、球形高度和直线段高度，各高度均测四次，记录每次读数后取平均值。

四、验证结果处理全部验证项目均符合技术要求为合格。

五、验证周期、记录验证周期为12个月。验证记录格式见下表。仪器编号检验号项目检验数据结果弧形模板曲率半径r（mm）规格r读数1读数2读数3读数4平均值1mm1800塞规外形规格项目读数1读数2读数3读数4平均值d（mm）50dphh1h260dPhh1h275dphh1h290dphh1h2100dphh1h2110dphh1h130dphh1h2检验结论：检验员校核员检验日期年月日管理编号:柔韧性工装验证记录编号：
